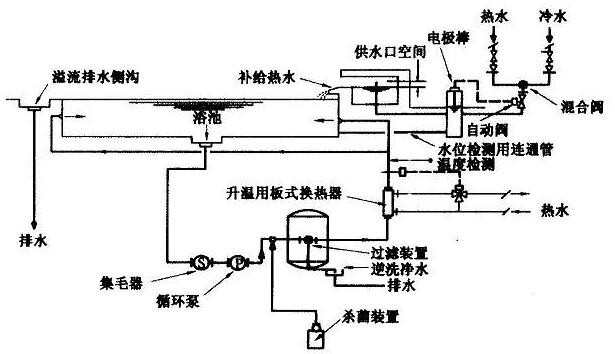

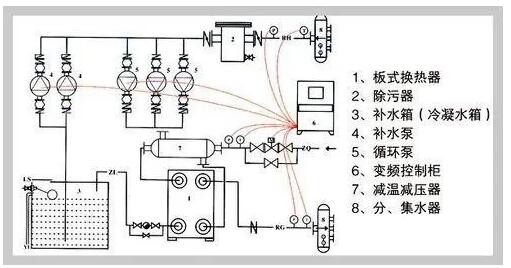

必威betway下载 循环原理图

点击次数: 更新时间:20/11/20 15:37:11 【 关闭分 享:

      必威betway下载 是由带一定波纹形状的金属板片叠装而成的新型高效换热器,结构部件包括板片、垫片、压紧板(活动压紧板和固定压紧板)、框架(上、下导杆,前支柱)、夹紧螺栓组成,各板片之间形成薄矩形通道,板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换,以达到用户所需温度。

      必威betway下载 由一组金属板片组成,板上有四个角孔,供冷热两种介质通过。组装时A板和B板交替排列,板片间形成网状通道,密封垫把冷热介质密封在换热器里,同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动,可以根据需要逆流或顺流,在流动过程中冷热流体通过板壁进行热交换,从而达到所需的效果。

      可拆卸必威betway下载 是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。

      传热板片是换热器的核心部件,板片的成型工艺及材质特性对密封和换热效率会产生直接影响。换热器通常以水作为冷却介质,板片多数采用不锈钢薄板制造,在板片上压制有波纹流梢,相邻两板片之间的空间即为介质流道,冷、热流体在板片两侧流动时,通过板片进行热量交换。
      必威betway下载 的单流程结构是只有两块板片不传热,首板和尾板。双流程结构:每一个流程有2块板片不传热。
      必威betway下载 使用1-2年的周期后需要进行必要的拆检、清洗、打压测试等。对于变形或穿孔等存在问题的板片需要及时更换,在这过程中散热板片的装配严格按流程图排列。
